產品概述

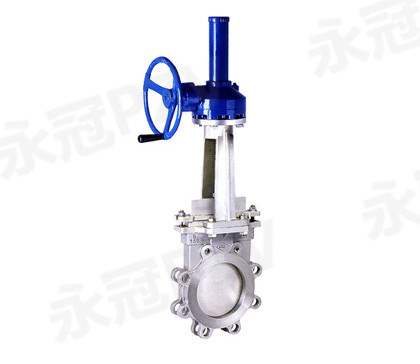

一、PZ573H傘齒輪傳動刀型閘閥概述：
1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公稱通徑：DN50～500mm NPS 2"～20"
3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定） 4.連接法蘭：ANSI B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式：硬密封、軟密封
7.泄漏量：硬密封：D級（液體0.1×DN mm3／s）軟密封：A級�。阈孤�
8.配套附件：安裝法蘭
二、PZ573H傘齒輪傳動刀型閘閥特點：
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝。
一、主要外形及連接尺寸
MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
50
43
90
110
475
4-M12
1.0
50
43
100
125
475
4-M16
65
46
110
130
500
4-M12
65
46
120
145
500
4-M16
80
46
125
150
535
4-M16
80
46
135
160
535
4-M16
100
52
145
170
605
4-M16
100
52
155
180
605
8-M16
125
56
175
200
665
8-M16
125
56
185
210
665
8-M16
150
56
200
225
765
8-M16
150
56
210
240
765
8-M20
200
60
255
280
880
8-M16
200
60
265
295
880
8-M20
250
68
310
335
1020
12-M16
250
68
320
350
1020
12-M20
300
78
362
395
1220
12-M20
300
78
368
400
1220
12-M20
350
78
412
445
1375
12-M20
350
78
428
460
1375
16-M20
400
102
462
495
1560
16-M20
400
102
482
515
1560
16-M22
450
114
518
550
1720
16-M20
450
114
532
565
1720
20-M22
500
127
568
600
1870
16-M20
500
127
585
620
1870
20-M22
600
154
670
705
2220
20-M22
600
154
685
725
2220
20-M27
700
165
775
810
2570
24-M22
700
165
800
840
2570
24-M27
800
190
880
920
3030
24-M27
800
190
898
950
3030
24-M30
900
203
980
1020
3430
24-M27
900
203
1005
1050
3430
28-M30
1000
216
1080
1120
3470
28-M27
1000
216
1110
1160
3470
28-M30
1200
254
1295
1340
4230
32-M30
1200
254
1325
1380
4230
32-M36
