漿液閥設計及使用說明

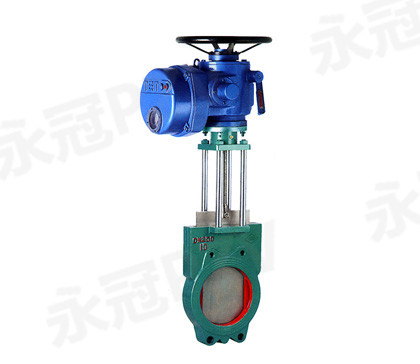

    漿液閥因其體積小、流阻小、重量輕、安裝方便、拆裝方便等特點，解決了一般閘閥、平板閘閥、球閥、截止閥、調節閥及蝶閥等閥門流阻大、凈重大、安裝困難、占地面積大等常見問題。漿液閥包括閥體、閥座、閘門和驅動機構。閥體上設有流道，驅動機構驅動閘門移動，閘門與閥座密封配合，形成對流通道關閉。

    目前閥座和閘板密封配合使用密封圈作為閥座，但由于漿液沖擊大，密封圈容易移位變形，導致與閘板密封配合，導致漿液泄漏，影響使用效果。

    為解決上述問題，研發設計了一種密封圈不易變形的漿液閥。

    新設計的漿液閥包括閥體、閥座、閘板和驅動機構。閥體上設有流道，驅動機構驅動閘板移動，閘板與閥座密封配合形成對流通道關閉，包括u型密封圈。u閥座采用型式密封圈，閥體上設有適合U型密封圈的U型槽，u類型密封圈中間設有密封凹陷，供閘板通過，密封凹陷與閘板尺寸相匹配。u類型密封圈具有彈性密封部位于密封凹陷兩側，u類型密封圈內設有u型框架。

    根據上述方案設計，u類型密封圈固定在U形槽中，閘板穿過密封凹陷，沿著密封凹陷移動。在閘板移動環節中，閘板擠壓位于密封凹陷兩側的彈性密封部分，促使彈性密封部分縮小，使彈性密封部分與閘板密封配合更加緊密。同時，擠壓產生的間隙是供閘板使用的，U形框架的設置是由于閘板移動到流道關閉后，閘板受到漿液的影響，促使閘板擠壓密封凹陷一側的彈性密封部分，導致閘板與另一側的彈性密封部分之間存在間隙。長期擠壓一側的彈性密封部分會降低擠壓一側彈性密封部分的彈性，從而影響閘板移動時的密封效果。U形框架具有固定U形密封圈的效果，避免因閘板損壞而偏移U形密封圈，導致與閘板密封配合無效，提高U形密封圈的使用壽命。
